Box mit Deckel als STL erstellen
Du kennst die Maße deines Gegenstands, nicht die der Box. Diese Seite zeigt, wie du aus dem benötigten Nutzraum die Eingaben für den Box-Generator ableitest: Außenmaß, Wandstärke, Boden und Deckelrand. Am Beispiel 100 × 60 × 30 mm Nutzraum siehst du jede Zahl, dann lädst du Körper und Deckel als STL für den 3D-Druck. Die Passung prüfst du an einem kurzen Testdruck.
Die Box um den Gegenstand herum planen
Der Generator bietet Außenmaß und nutzbares Innenmaß als Eingabemodus. Wenn du den benötigten Nutzraum kennst, gib ihn direkt ein; das Werkzeug berechnet die Körperaußenmaße. Außenbreite = Nutzbreite + 2 × Wandstärke, Außentiefe = Nutztiefe + 2 × Wandstärke und Außenhöhe = Nutzhöhe + Bodendicke + Lippenhöhe. Die gespeicherten Werte und STL-Dateien verwenden weiterhin Außenmaße. Außenbreite und Außentiefe liegen zwischen 10 und 300 mm, die Körperhöhe zwischen 5 und 300 mm.
Wand, Boden und Deckelplatte stellst du jeweils zwischen 0,8 und 8 mm ein. Der Deckelrand ist die umlaufende Lippe am Deckel, die in die Öffnung greift und ihn führt; im Werkzeug heißt dieses Maß Lippenhöhe und liegt zwischen 1 und 30 mm.
Die Regler enden bei 200 mm für Breite und Tiefe und bei 150 mm für die Höhe; größere Werte bis 300 mm tippst du ein. Nicht jede Kombination ist gültig: Bei 10 mm Außenbreite und 2 mm Wand bleiben innen 6 mm, und Lippe plus Spiel lassen davon weniger als 3 mm übrig. Der Boden muss mehr als 1 mm dünner sein als die Höhe. Solche Fälle meldet das Werkzeug, bevor du exportierst.
Beispiel: 100 × 60 × 30 mm Nutzraum

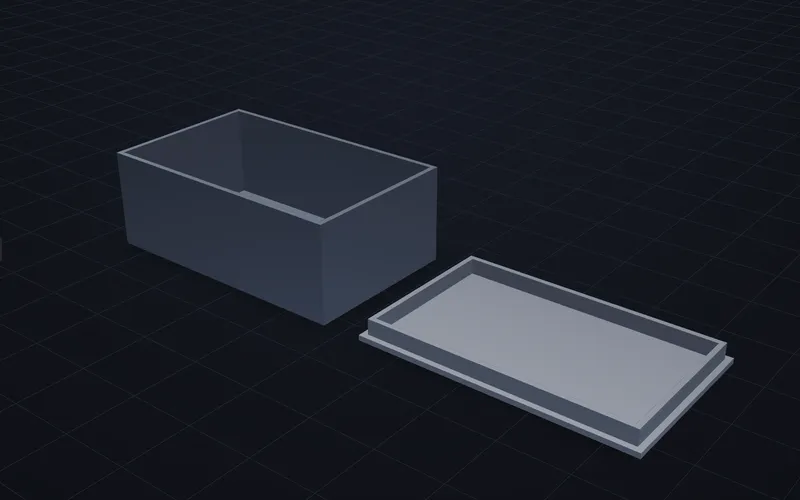

Ein Gegenstand braucht 100 × 60 × 30 mm Platz. Mit Wand 2 mm, Boden 2 mm und Lippenhöhe 6 mm wird daraus der Körper 104 × 64 × 38 mm: 100 + 2 × 2 = 104, 60 + 2 × 2 = 64 und 30 + 2 + 6 = 38. Die Deckelplatte von 2 mm liegt oben auf, die geschlossene Box ist 40 mm hoch.
So bekommt der Gegenstand genau 100 × 60 × 30 mm und keinen Millimeter mehr. Braucht er Luft zum Einlegen oder willst du ihn mit zwei Fingern greifen, erhöhe die Nutzmaße vor der Umrechnung; die Addition bleibt dieselbe.

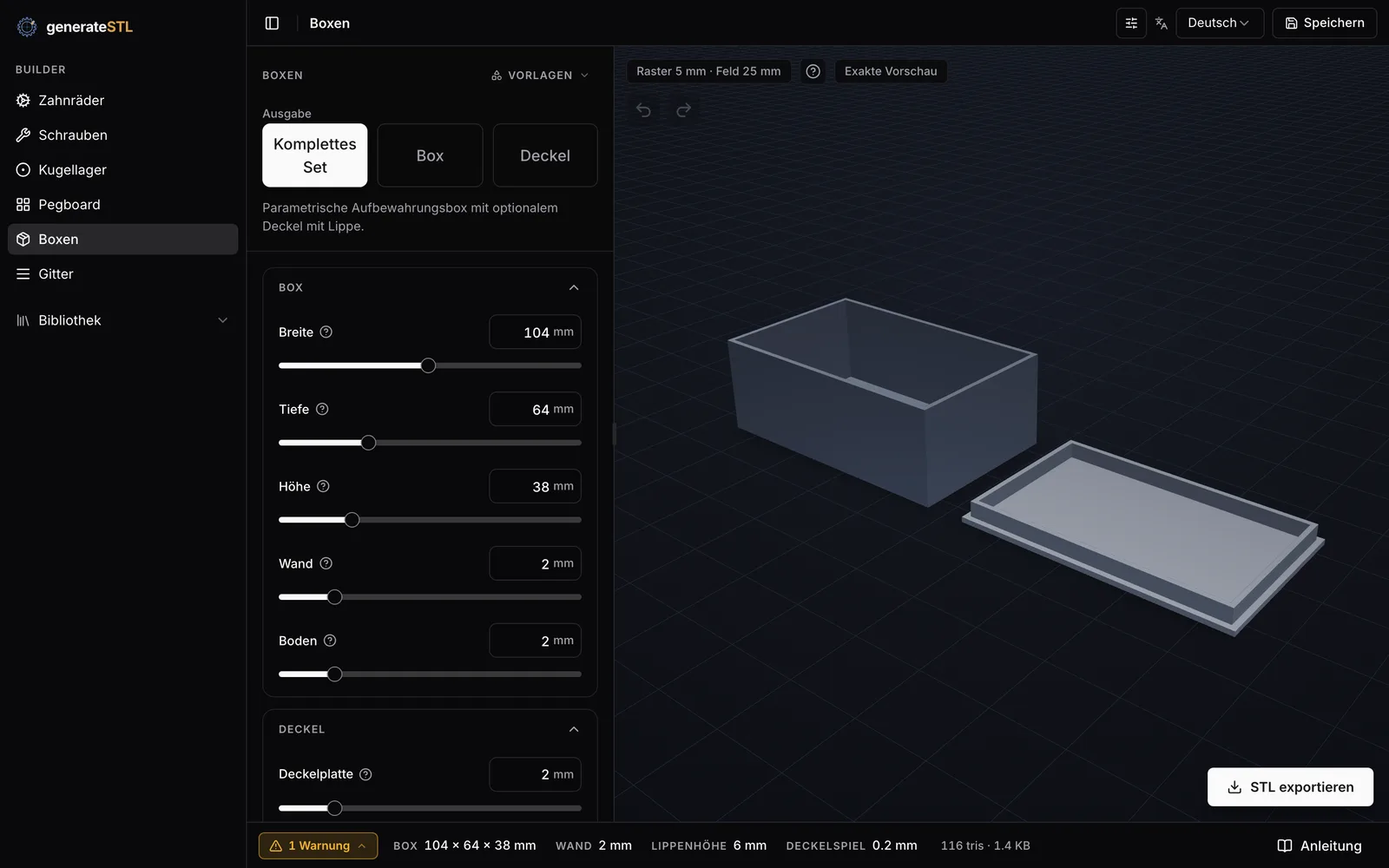

Stelle im Box-Generator den Modus Nutzbare Innenmaße ein und gib 100 × 60 × 30 mm ein. Setze Wand und Boden auf je 2 mm, Deckelplatte auf 2 mm, Lippenhöhe auf 6 mm und Deckelspiel auf 0,2 mm. Die Anzeige nennt daraus 104 × 64 × 38 mm Körperaußenmaß. Der Parametersatz wurde als STL exportiert und am Modell vermessen; die Grafik zeigt den Querschnitt.
| Einstellung | Wert | Wirkung im Modell |
|---|---|---|
| Breite × Tiefe × Höhe | 104 × 64 × 38 mm | Außenmaße des Körpers |
| Wand und Boden | je 2 mm | Innenmaß 100 × 60 mm, Boden 2 mm dick |
| Deckelplatte | 2 mm | Gesamthöhe geschlossen 40 mm |
| Lippenhöhe (Deckelrand) | 6 mm | führt den Deckel, beansprucht 6 mm Höhe |
| Deckelspiel | 0,2 mm | Spalt je Seite zwischen Lippe und Wand |
| Nutzraum | 100 × 60 × 30 mm | garantierter Raum unter der Lippe |
Deckelspiel und nutzbare Höhe unterscheiden
Das Deckelspiel ist der Spalt zwischen der Lippe und der Innenwand, und zwar je Seite. Bei 0,2 mm Spiel und einer Öffnung von 100 × 60 mm misst die Lippe außen 99,6 × 59,6 mm. Der Regler deckt 0 bis 0,5 mm in Schritten von 0,05 mm ab; feinere Werte tippst du in das Zahlenfeld. Der eingestellte Wert ist ein Modellmaß vor dem Druck, keine gemessene Passung deines 3D-Druckers.
Die nutzbare Höhe ist Körperhöhe minus Bodendicke minus Lippenhöhe, im Beispiel 38 mm minus 2 mm minus 6 mm, also 30 mm. Ist die Körperhöhe nicht größer als Boden und Lippe zusammen, sperren Werkzeug und API den Export. Die Vorschau zeigt Körper und Deckel getrennt; die garantierte volle Nutzraumhöhe berücksichtigt deshalb die Lippe bereits. Plane zusätzlichen Freiraum um deinen Gegenstand als eigene Reserve ein. Das Deckelspiel gehört der Führung des Deckels, nicht dem Inhalt.
Körper und Deckel drucken
Wähle als Ausgabe Box, Deckel oder komplettes Set. Körper und Deckel sind getrennte STL-Dateien; das Set liefert ein ZIP mit beiden Dateien und einer README.txt. Für das Beispiel heißen die Dateien box-104x64x38-w2-generatestl.com.stl und box-lid-104x64-w2-generatestl.com.stl. Ein einzelnes Modell mit beiden Teilen gibt es nicht.
Der Körper steht auf seinem Boden, der Deckel liegt mit der Platte auf dem Druckbett und der Lippe nach oben. Prüfe beide Teile im Slicer und teste den Verschluss ohne Gewalt: mehr Spiel allein macht einen klemmenden Rand nicht zuverlässig, wenn Druckprozess oder Material das Maß verändern. Alle Werkzeuge findest du in der Generator-Übersicht.
Grenzen dieses Generators
Der Generator erzeugt einen quaderförmigen Körper mit einem Deckel, der über eine umlaufende Lippe geführt wird. Scharniere, Schnappverschlüsse, Dichtungen, Ausschnitte und eine Gridfinity-Basis erzeugt er nicht. Wer Teile verschrauben will, findet passende Befestigungen im Schrauben-Generator.
Häufige Fragen
Sind die Eingaben Innenmaße oder Außenmaße?
Beides. Im Modus Nutzbare Innenmaße gibst du den benötigten Raum unter dem geschlossenen Deckel direkt ein. Im Modus Außenmaße gibst du die Körpermaße vor. Für 100 × 60 × 30 mm Nutzraum mit Wand 2 mm, Boden 2 mm und Lippe 6 mm berechnet das Werkzeug 104 × 64 × 38 mm Körperaußenmaß. Die STL-Dateien speichern Außenmaße.
Wie viel Höhe beansprucht der Deckelrand?
So viel wie seine eingestellte Höhe, im Beispiel 6 mm. Von 38 mm Körperhöhe bleiben nach Abzug von Boden und Lippe 30 mm nutzbar. Die Deckelplatte von 2 mm liegt oben auf und macht die geschlossene Box 40 mm hoch.
Gilt das Deckelspiel je Seite?
Ja. Bei 0,2 mm Spiel bleibt zwischen Lippe und Wand je Seite ein Spalt von 0,2 mm; bei einer Öffnung von 100 × 60 mm misst die Lippe außen 99,6 × 59,6 mm. Das ist ein Modellmaß, keine Garantie für die gedruckte Passung.
Welche Dateien enthält der Download?
Körper und Deckel als getrennte STL-Dateien oder als ZIP-Set mit beiden STLs und einer README.txt. Die Dateinamen tragen die Maße, zum Beispiel box-104x64x38-w2-generatestl.com.stl.
Erzeugt der Generator Scharniere oder Gridfinity-Böden?
Nein. Das Werkzeug baut einen quaderförmigen Körper mit geführtem Deckel. Scharniere, Rastungen, Dichtungen und eine Gridfinity-Basis sind nicht enthalten.
